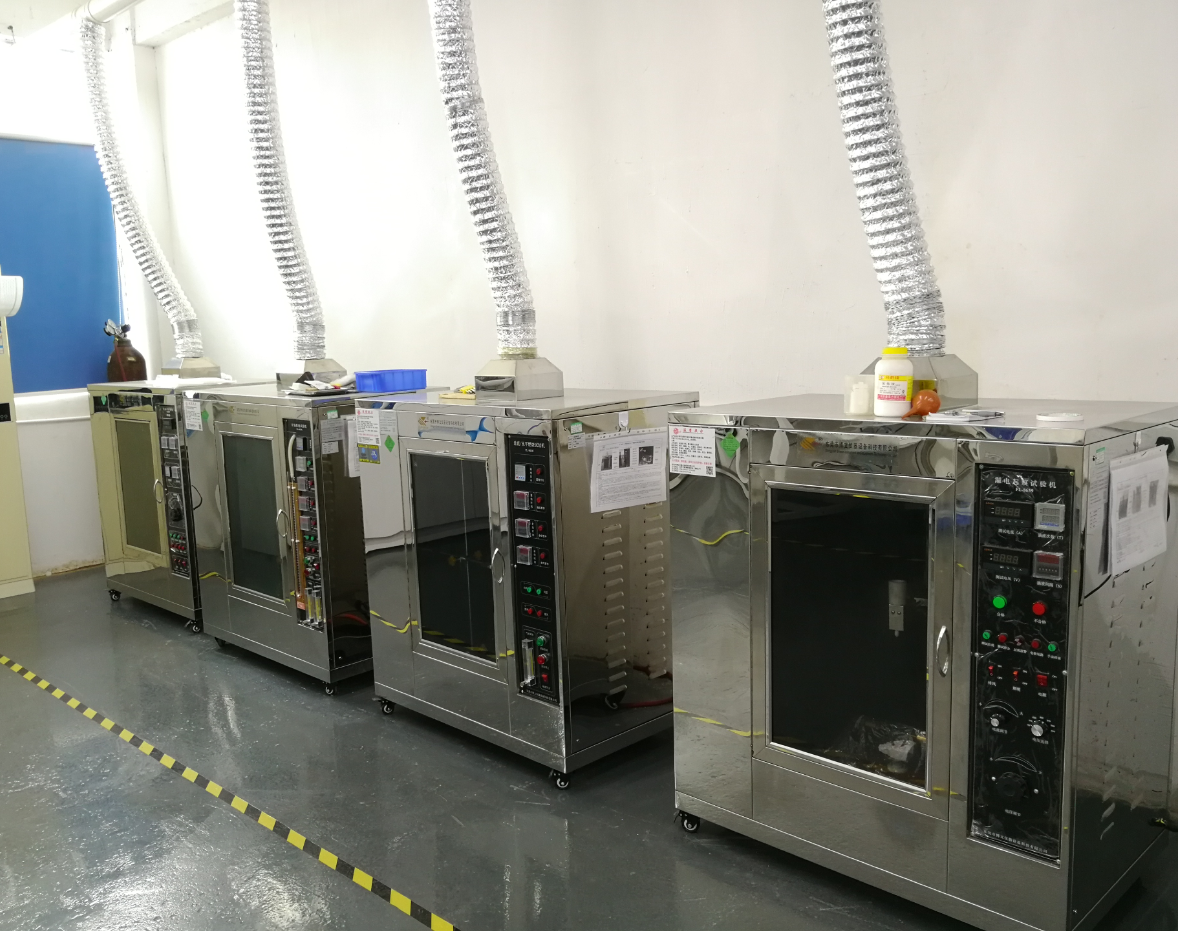

灼熱絲測試報告辦理？歡迎隨時來我司訊科技術詳細了解！灼熱絲測試是為了測試電子電器產(chǎn)品在工作的時候的穩(wěn)定性。而灼熱絲本身其實是一個固定規(guī)格的電阻絲環(huán)，試驗時要用電加熱到規(guī)定的溫度，使灼熱絲的頂端接觸樣品達到標準要求時間，再觀察和測量其狀態(tài)，測試范圍取決于特定的試驗程序。

灼熱絲測試依據(jù)標準

1. GB/T 5169.11-2017 IEC 60695-2-11:2014 《成品的灼熱絲可燃性試驗方法》；

2. GB/T 5169.12-2013 IEC 60695-2-12:2010 《材料的灼熱絲可燃性指數(shù)(GWFI)試驗方法》；

3. GB/T 5169.13-2013 IEC 60695-2-13:2014 《材料的灼熱絲引燃溫度(GWIT)試驗方法》。

灼熱絲測試樣品要求

1. 試樣樣品應該有足夠大的固定尺寸的平面部分，進行試驗時受試平面保持在垂直位置；

2. 試驗樣品可采用壓塑、注塑或澆注，或從板材等有足夠大平面的成品部件上切割而成；

3. 試驗樣品平面部分的尺寸應為：長≥60mm，寬(夾具內(nèi)側)≥60mm；

4. 評定可燃性通常需要一組數(shù)量為10個的試驗樣品。

灼熱絲測試結果評定

1. 灼熱絲可燃性指數(shù)(GWFI)結果的評定

如果試驗樣品沒有起燃或滿足下面兩個條件，則認為經(jīng)受住了灼熱絲測試。

a) 如果試驗樣品的火焰或灼熱線在移開灼熱絲之后的30s內(nèi)熄

b) 包裝絹紙沒有起燃

如果不滿足上述兩個或兩個條件之一，則選一個較低的試驗溫度，用一個新試驗樣品重復試驗。如果同時滿足上述兩個條件，則在選一個較高的試驗溫度，用一個新試驗樣品重復試驗。應在試驗樣品滿足了條件a)和b)的最高試驗溫度下再重復進行試驗。所以確定GWFI是連續(xù)三次試驗都滿足條件a)和b)的最高試驗溫度。

2. 灼熱絲起燃性溫度(GWIT)結果的評定

應確定施加灼熱絲期間試驗樣品的起燃溫度，將比連續(xù)三次試驗均未引起試驗樣品起燃的灼熱絲頂部最高溫度高25K(900℃到960℃之間為30K)的試驗溫度
